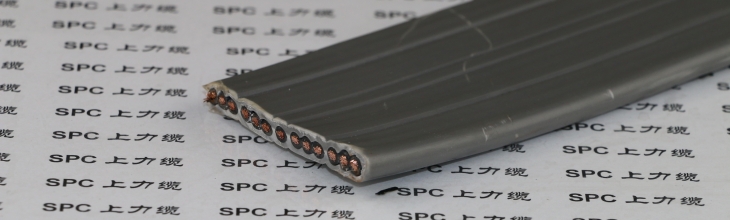

TVVB-TV電梯扁電纜帶視頻線 SPCFLAT-ELEVATOR-YY+TV電梯電纜
電纜名稱：
TVVB-TV電梯扁電纜帶視頻線 SPCFLAT-ELEVATOR-YY+TV電梯電纜 TVVB-TV扁電纜 TVVB-TV扁平電纜 TVVB-TV視頻電纜 TVVB-TV電梯專用扁電纜 TVVB-TV電梯隨行扁電纜 TVVB-TV鋼絲加強扁電纜 電梯專用扁電纜 電梯用扁平電纜 電梯專用隨行扁電纜 電梯用隨行扁平電纜 電梯用扁電纜 電梯用扁平電纜 灰色電梯電纜 灰色電梯扁平電纜 隨行電纜 隨行扁電纜 隨行扁平電纜 天車扁電纜 電鍍天車電纜 電鍍天車專用扁電纜 電鍍天車扁電纜 升降機扁電纜 行車專用扁平電纜 扁電纜 扁平電纜
電纜應用：
乘客電梯、載貨電梯、醫(yī)用電梯、雜物電梯、觀光電梯、車輛電梯、船舶電梯、建筑施工電梯、冷庫電梯、防爆電梯、礦井電梯、電站電梯、消防員用電梯、交流電梯、直流電梯、液壓電梯、齒輪齒條電梯、螺桿式電梯、低速梯、中速梯、高速梯、超高速、按鈕控制電梯、信號控制電梯、集選控制電梯、并聯控制電梯、群控電梯、斜行電梯、立體停車場用電梯、建筑施工電梯等內部作隨行懸掛電纜
行車、天車、臺車、傳輸機械、電鍍天車和各種探傷設備等頻繁移動式電氣設備
自承式井道、傾斜式貨架、現代化倉儲設備及自動生產流水線
電纜結構：
導體：多股束絞細絲導體，符合VDE 0295及IEC 60288第5類導體
絕緣：特殊PVC混合料
芯線：彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）
SPCFLAT-ELEVATOR-JZ-YY+TV黑色芯線、白色數字編碼、帶黃綠雙色線
SPCFLAT-ELEVATOR-JB-YY+TV彩色芯線、帶黃綠雙色線
SPCFLAT-ELEVATOR-OZ-YY+TV黑色芯線、白色數字編碼、不帶黃綠雙色線
SPCFLAT-ELEVATOR-OB-YY+TV彩色芯線、不帶黃綠雙色線
芯線排列：一字或梅花
視頻線：75-5或75-3（可根據客戶要求定制）
護套：特殊PVC混合料
護套顏色：灰色、橙色、黑色，可根據客戶需要定選用各種顏色
電纜特性：
電纜的長期工作溫度應不超過70℃
柔軟、耐寒、耐腐蝕性能
一字排列：自由使用長度不大于35米，移動速度不大于1.6米/秒
梅花排列：自由使用長度不大于80米，移動速度不大于4米/秒
（超過上述使用長度和移動速度時，建議增加加強件）
阻燃性：阻燃自熄符合IEC 60332-1
電纜技術參數：
工作電壓：300/500V
測試電纜：2500V
導體電阻20℃ ：根據VDE 0295及IEC 60228第5類，多股細絞銅絲
絕緣電阻：≥ 20 MΩ/km （20℃）
彎曲半徑： 移動安裝 10 X D（電纜外徑）
工作溫度： 移動安裝 - 15 ~ +70℃
|
電纜名稱 |
電纜型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
|
電梯扁電纜帶視頻線 |
TVVB-TV（一字排列） |
300/500V |
1 ~ 24 |
多股絞合導體 |
0.5 ~ 2.5 |
|
電梯扁電纜帶監(jiān)控線 |
TVVB-TV（梅花排列） |
300/500V |
2 ~ 66 |
多股絞合導體 |
0.5 ~ 0.75 |
|
電梯扁電纜帶綜合線 |
SPCFLAT-ELEVATOR-YY+TV |
300/500V |
2 ~ 100 |
多股絞合導體 |
0.5 ~ 16 |
|
注：以上規(guī)格為常用型，可根據用戶要求定制特殊規(guī)格 |
|||||
